产品说明

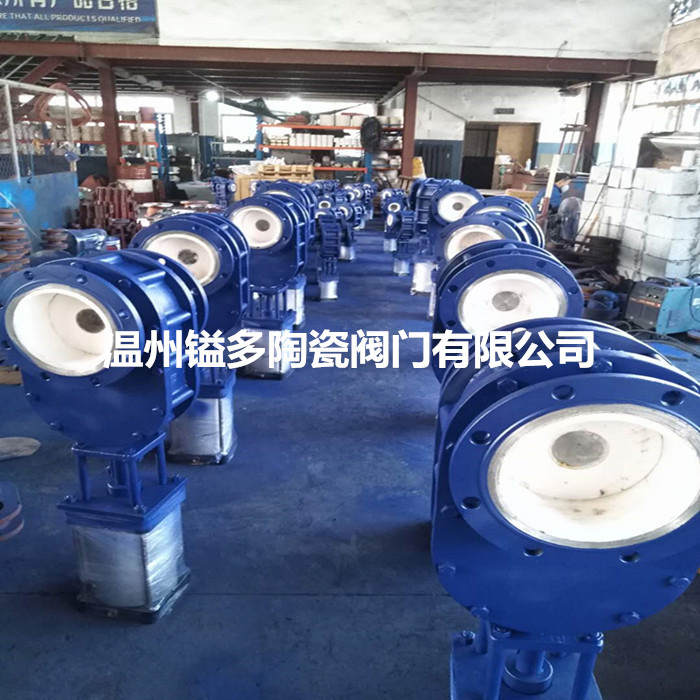

气动陶瓷双闸板出料阀||Z644TC气动陶瓷出料阀Z644TC耐磨陶瓷出料阀

本阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水等介质在管道上作启闭之用。使用公称压力1.0MPa,气源压力0.6-0.8MPa。

本阀参考Armstrong阀门技术，关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件及无缝钢管焊接。填料采用硬密封件。本阀密封性能好，耐磨性强，启动负荷小，卡灰及结灰现象少，使用寿命长。

Z644TC陶瓷出料阀工作原理

当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。

在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。

所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

陶瓷出料阀技术参数

公称通径：DN40-350

公称压力1.0—1.6MPa

气动执行器工作压力：0.4~0.6MPa

适用温度≤200℃（另有耐高温型高可耐400℃高温）

适用介质：粉煤灰、干粉尘、气体、水等

适用范围：火力发电厂干灰系统、仓泵出料输送。

化工、冶金、造纸、制药等行业中散状物料输送系统

镒多陶瓷阀门温馨提示：

订购阀门时，请提供下列数据，避免不必要的反复和延误，确保所购买的阀门确实是自己所需要的阀门。

1.阀门通径

2.压力界面材料：铸件和部件材料。

3.减压阀需要提供进出口压力以及介质和温度等

4.终端连接方式，如果连接方式为焊接方式，还要提供连接管道的管壁厚度；如果连接方式是法兰，则要提供法兰表面或抛光度。

5.任何与标准配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。

6.任何附件：防酸保护层，锁定装置，链条操作，等等。

7.人工或动力执行机构：请包括所要求的技术细节。

8.为了订购方便起见，请确定规格型号。
